1064nm 200mW DFB فراشة ليزر ديود

1064nm 200mW DFB Butterfly Laser Diode هو ليزر ذو عرض ضيق مع عرض خط يبلغ 100 كيلو هرتز وطاقة خرج تصل إلى 200 ميجاوات، والذي يستخدم على نطاق واسع في مصادر بذور ليزر الألياف والليدار.

إرسال استفسار

وصف المنتج

1064nm 200mW DFB Butterfly Laser Diode هو ليزر ذو عرض خطي ضيق مع عرض خط يبلغ 100 كيلو هرتز وطاقة خرج تصل إلى 200 ميجاوات، والذي يستخدم على نطاق واسع في مصادر بذور ليزر الألياف والليدار.

ميزات صمام ثنائي ليزر على شكل فراشة DFB 1064 نانومتر 200 ميجاوات

طاقة خرج عالية 200 ميجاوات؛

موثوقية عالية مثبتة ميدانيًا؛

Hi1060 SM أو PM980-HP ضفيرة الألياف؛

حزمة الفراشة 14PIN؛

مضخة حرارية حرارية داخلية وجهاز ثنائي ضوئي؛

مصداقية:تيلكورديا GR-468. بنفايات

تطبيقات 1064nm 200mW DFB الفراشة ليزر ديود:

مصدر البذور لليزر.

التحليل الطيفي.

الاستشعار البصري.

الحد الأقصى للتقييمات المطلقة

المعلمة	رمز	دقيقة.	الأعلى.	وحدة
أقصى جهد التشغيل	V	-	2.5	V
الحد الأقصى لتيار التشغيل	I	-	500	أماه
MPD عكس الجهد	VMPD	-	20	V
جهد التبريد الحراري	فتك	-	4.8	V
تيار التبريد الحراري	ITEC	-	1.8	A
درجة حرارة حالة التشغيل	ح	-20	60	℃
درجة حرارة التخزين	TSTG	-40	85	℃
رطوبة التخزين	-	5	85	نسبة الرطوبة النسبية %
التفريغ الكهربائي الساكن (ESD)	VSD	-	500	V
درجة حرارة لحام الرصاص	ستيمب	-	260	℃
وقت لحام الرصاص	ستيم		10	ثانية

الخصائص الكهربائية الضوئية (درجة حرارة الليزر 25 درجة مئوية):

المعلمة	رمز	حالة	دقيقة.	اكتب.	الأعلى.	وحدة
مركز الطول الموجي	lect ج	TL=15～35°CW	1062	1064	1066	نانومتر
طاقة الإخراج الضوئية	ص	ليرة تركية = 25 درجة مئوية	-	200	-	ميغاواط
العتبة الحالية	إيث	ليرة تركية = 25 درجة مئوية	-	45	70	أماه
جهد التشغيل	VOP	IOP = 200 مللي أمبير (CW)	-	-	2.5	V
التشغيل الحالي	إيوب	IOP = 200 مللي أمبير (CW)	-	300	500	أماه
-3dB العرض الطيفي	Δ	-	-	0.03	-	نانومتر

نسبة قمع الوضع الجانبي	سمسر	-	-	40	-	ديسيبل
نسبة انقراض الاستقطاب	إير	-	18	-	-	ديسيبل
درجة حرارة. معامل الطول الموجي	Δω/ΔT	-	-	0.08	-	نانومتر/درجة مئوية
استجابة MPD	إيمون/بوب	@-5V الجهد التحيز	1	-	30	ميكرو أمبير/ميغاواط
مقاومة الثرمستور	RTH	-	9.5	10	10.5	ك أوم

مواصفات الألياف الضوئية:

حدود	وصف
نوع الألياف	Hi1060 أو PM980
نوع ضفيرة	900μm أنبوب فضفاض
طول الضفيرة	1.0 ± 0.1 م
نوع الموصل	FC/APC

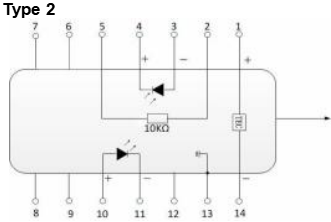

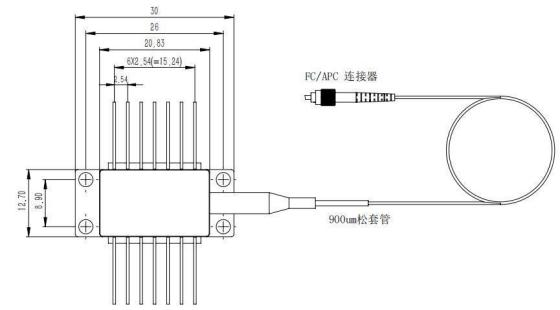

رسم العبوة وتعريف PIN-OUT (الوحدة: مم):

دبوس	وصف	دبوس	وصف
1	المجلس التنفيذي (+)	14	المجلس التنفيذي (-)
2	الثرمستور	13	أرض القضية
3	أنود مراقب PD (-)	12	نورث كارولاينا
4	كاثود مراقب PD (+)	11	كاثود الليزر (-)
5	الثرمستور	10	أنود الليزر (+)
6	نورث كارولاينا	9	نورث كارولاينا
7	نورث كارولاينا	8	نورث كارولاينا

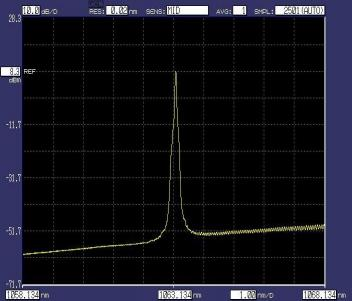

الطيف البصري النموذجي

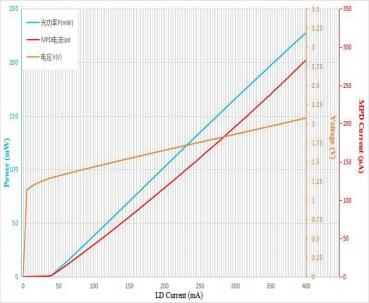

الطيف (Pop=200 ميجاوات، 25 درجة مئوية) منحنيات الجهد الكهربي للتيار الخفيف (25 درجة مئوية)

معلومات الطلب:

بفيلد	-XXXX	-X	العشرين	-XX	X
نوع الليزر	الطول الموجي	طاقة الإخراج	نوع الألياف	موصل	دبوس خارج
الاتحاد الألماني لكرة القدم	1064: 1064 نانومتر	2H: 200 ميجاوات	سم: Hi1060PM: PM980	FA : FC/APCOأخرى	فارغة: 14PIN النوع 2 مخصص (10PIN)

على سبيل المثال: BFLD-1060-2HSM-FA (معلومات الطلب: صمام ثنائي ليزر DFB الفراشة 1064 نانومتر مع طاقة خرج 200 ميجاوات، وألياف SM Hi1060 مع موصل FC/APC، PIN-OUT هو النوع 2).
