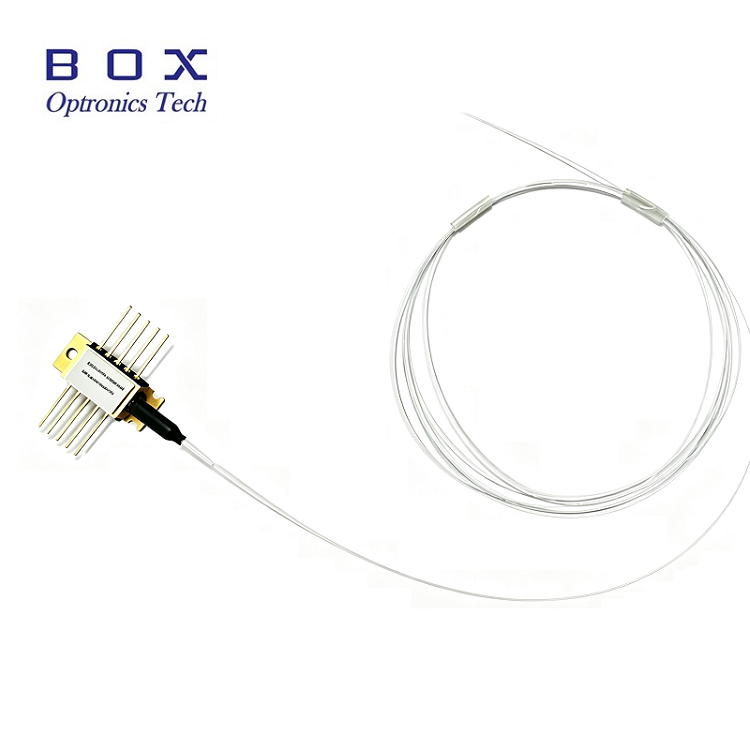

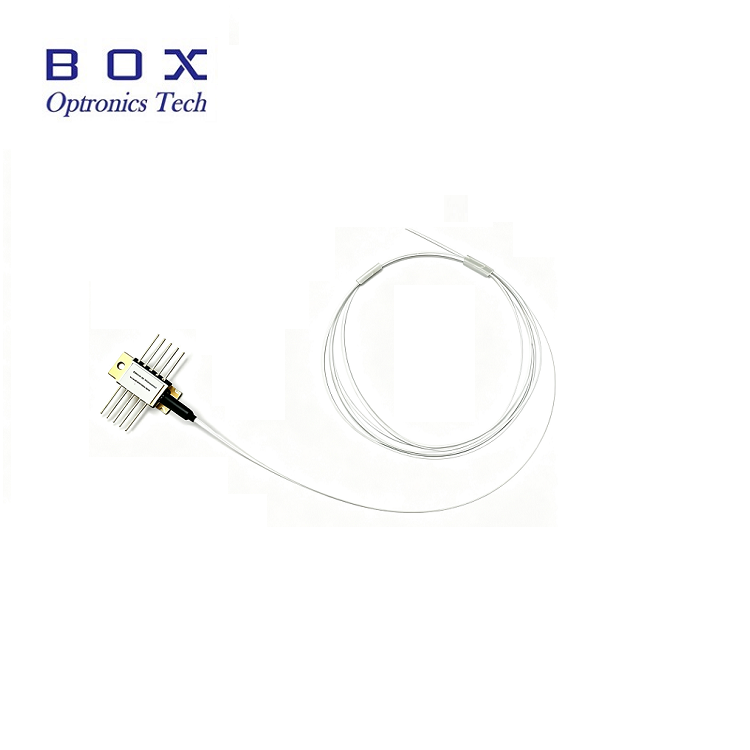

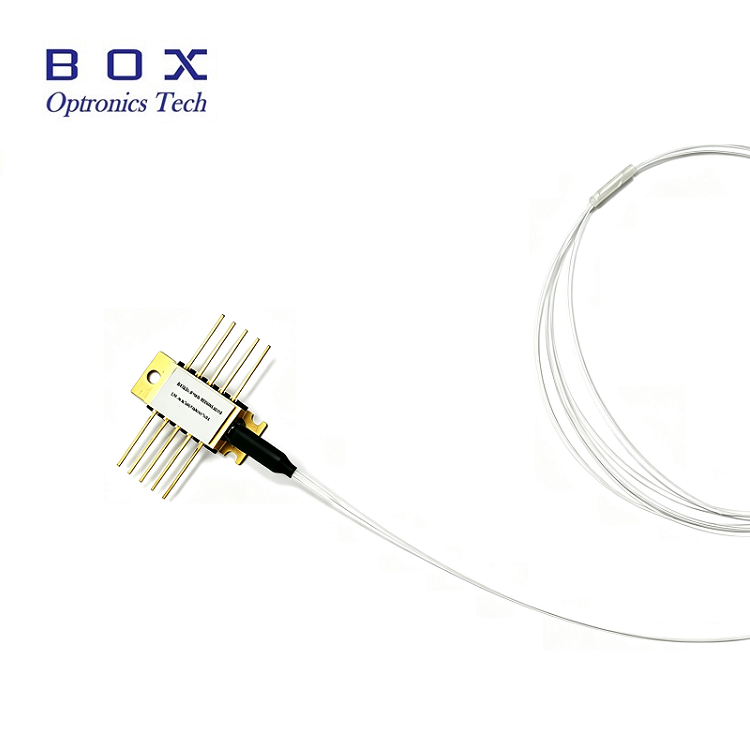

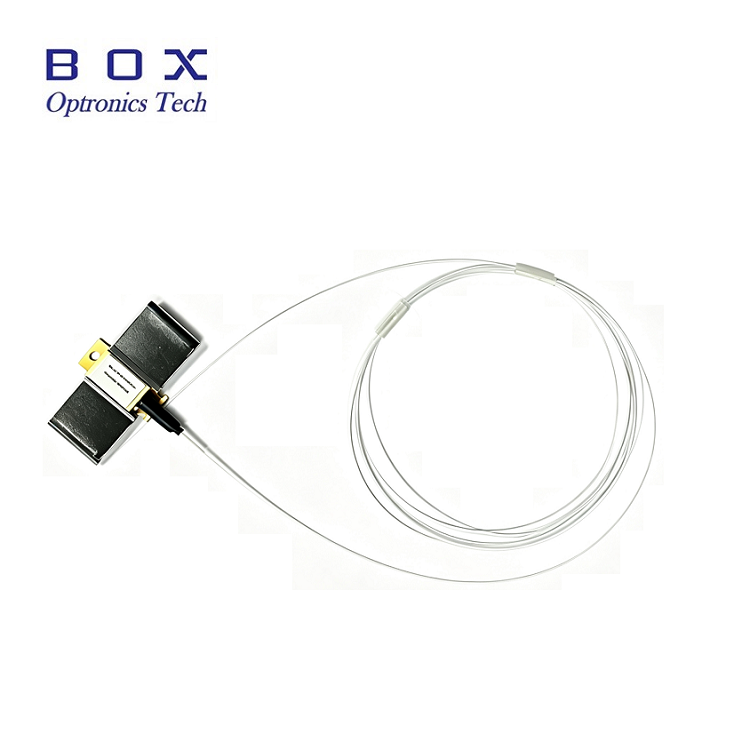

وحدة صمام ثنائي ليزر لمضخة تبريد الفراشة الصغيرة 980nm 10pin

اكتشف الأداء الذي لا مثيل له لوحدة الصمام الثنائي الليزري للمضخة الصغيرة المبردة بالفراشة 980 نانومتر ذات 10 سنون من Box Optronics - الحل النهائي للضخ عالي الطاقة وطول الموجة المستقر في أنظمة DWDM EDFA وأنظمة CATV طويلة المدى. تم تصميم هذه الوحدة المغلقة بإحكام، والتي تم تصميمها باستخدام تقنية تثبيت FBG المتقدمة، لتأمين الانبعاثات بدقة عند 974 نانومتر أو 976 نانومتر، مما يوفر خرجًا خاليًا من الالتواء يصل إلى 600 ميجاوات حتى في ظل درجات الحرارة المتغيرة وتيار القيادة. يضمن TEC المتكامل، والثرمستور، والصمام الثنائي للشاشة خطأ تتبع استثنائي واستقرار الطاقة، بينما تضمن حزمة الفراشة ذات 10 سنون الخالية من الإيبوكسي مع ألياف SM/PM تشغيلًا موثوقًا وخاليًا من الضوضاء. تم تصميم هذه الوحدة لمتكاملي الأنظمة ومهندسي الشبكات الذين يحتاجون إلى تحكم لا مثيل له في الطيف وأعلى القدرات المتاحة، مما يقلل من عدد المضخات، ويقلل من تعقيد التبريد، ويطيل عمر مكبر الصوت. يتوافق Trust Box Optronics مع Telcordia GR-468 واختيار الطول الموجي المخصص - لأن كل مللي واط مهم في شبكات الجيل التالي الضوئية. اطلب الآن لرفع مستوى البنية التحتية الخاصة بك باستخدام تقنية الضخ المثبتة والجاهزة للعمل الميداني والتي توفر أداءً ثابتًا من -20 درجة مئوية إلى 75 درجة مئوية.

إرسال استفسار

وصف المنتج

1. وصف المنتج:

وحدة الصمام الثنائي الليزري ذات المضخة المبردة على شكل فراشة صغيرة مقاس 980 نانومتر ذات 10 سنون محكمة الغلق في حزمة فراشة ذات 10 سنون خالية من الإيبوكسي وخالية من التدفق ومدمجة بثرمستور ومبرد كهربائي حراري وصمام ثنائي للشاشة.

تستخدم وحدة الصمام الثنائي الليزري لمضخة الفراشة الصغيرة المبردة 980 نانومتر 10 سنون تثبيت FBG "لقفل" الطول الموجي للانبعاثات. فهو يوفر نطاقًا ضيقًا خاليًا من الضوضاء، حتى في ظل التغيرات في درجة الحرارة، وتيار المحرك، والتغذية المرتدة البصرية. يتوفر اختيار الطول الموجي للتطبيقات التي تتطلب أعلى أداء في التحكم في الطيف بأعلى القدرات المتاحة. تتوافق هذه الوحدة مع متطلبات Telcord ia GR-468-CORE الموضحة.

2. ميزات المنتج:

قوة تشغيل خالية من العقد 400 ميجاوات أو 600 ميجاوات؛

حزمة الفراشة ذات 10 دبابيس مع ألياف SM Hi1060 أو PM980؛

تثبيت شبكة الألياف Bragg، اختيار الطول الموجي متاح؛

مبرد كهروحراري متكامل، وثرمستور، وصمام ثنائي للشاشة.

3. التطبيقات:

مضاعفة تقسيم الطول الموجي الكثيف (DWDM) ومضخمات الألياف المخدرة بالإربيوم (EDFA) ؛

تصميمات EDFA ذات عدد مضخات منخفض؛

قنوات تلفزيون الكابل لمسافات طويلة جدًا (CATV) وتوزيع عدد العقد مرتفع جدًا.

4. الحد الأقصى المطلق للتقييمات:

المعلمة	رمز	دقيقة.	اكتب.	الأعلى.	وحدة	ملحوظات
درجة حرارة حالة التشغيل	TCASE	-20	-	75	℃	-
درجة حرارة التخزين	TSTG	-40	-	85	℃	2000 ساعة
LD إلى الأمام الحالي	لو	-	-	1100	أماه	-
LD عكس التيار	إر	-	-	10	uA	-
LD الجهد العكسي	الواقع الافتراضي	-	-	2	V	-
PD إلى الأمام الحالي	IPD	-	-	-10	أماه	-
PD الجهد العكسي	VPD	-	-	20	V	-
المجلس التنفيذي الانتقالي الحالي	ITEC	-	-	2	A	-
المجلس التنفيذي الجهد	فتك	-	-	3.0	V	-
نصف قطر انحناء الألياف	-	30	-	-	مم	-
الرطوبة النسبية	ر.س	0	-	95%	-	غير التكثيف
وقت لحام الرصاص	-	-	-	10	ثانية	260 درجة مئوية
قوة السحب المحورية للألياف	-	-	-	5	N	-
قوة سحب جانبية من الألياف	-	-	-	2.5	N	-

5. الخصائص الكهربائية الضوئية (درجة حرارة الليزر 25 درجة مئوية):

حدود	رمز	دقيقة.	اكتب.	الأعلى.	وحدة	ملحوظات
عتبة LD الحالية	إيث		90	110	أماه	الأسلحة الكيميائية
طاقة الإخراج	الجبهة الوطنية		400		ميغاواط	إذا (بول) <900mA
طاقة الإخراج	الجبهة الوطنية		600		ميغاواط	إذا (بول) <1000mA
LD إلى الأمام الحالي	لو			1200	أماه	PF = الطاقة المقدرة
شبك الطاقة الحرة	بيكينك	700			ميغاواط	>= 1.2*الطاقة المقدرة
شبك التيار الحر	IKINK	>= 1.2*إذا(BOL)			أماه	[ 1]
LD الجهد إلى الأمام	VF			2.5	V	PF = الطاقة المقدرة
مركز الطول الموجي	lectC	973	974	975	نانومتر	الذروة، PF = الطاقة المقدرة
مركز الطول الموجي	lectC	975	976	977	نانومتر	الذروة، PF = الطاقة المقدرة
تحول ذروة الطول الموجي	△лp/△تامب			0.02	نانومتر/درجة مئوية	T: درجة حرارة FBG.
عرض الطيف	△ẫ			2	نانومتر	RMS@-13dB
استقرار الطيف		-0.5		0.5	نانومتر	PF = الطاقة المقدرة، ر = 60 ثانية
مراقبة الاستجابة	إم/PF		1	20	وا/ميغاواط	VPD=5V،PF=الطاقة المقدرة
مراقبة استقرار الاستجابة				20%		@ جميع درجات حرارة التشغيل
مراقبة التيار المظلم	بطاقة تعريف			50	غير متوفر	فبد = 5 فولت
المجلس التنفيذي الانتقالي الحالي	ITEC			1.5	A	TCASE = 75 درجة مئوية
المجلس التنفيذي الجهد	فتك			3.0	V	TCASE = 75 درجة مئوية
TEC استهلاك الطاقة المعياري	P			5	W	TCASE = 75 درجة مئوية
استقرار الطاقة> 20 ميجا واط 10-20 ميجا واط 3.5-10 ميجا واط				0.20.51	ديسيبل	من الذروة إلى الذروة، t = 60 ثانية، أخذ العينات من التيار المستمر إلى 50 كيلو هرتز، TC = 25 درجة مئوية
خطأ في التتبع	تي.إي	-0.5		0.5	ديسيبل	TC=-5~75°C، يشار إلى [2]
مقاومة الثرمستور	RTH	9.5	10	10.5	كوم	TSTG = 25 درجة مئوية
الثرمستور ب ثابت	بيث		3900		k	TSTG = 25 درجة مئوية

ملحوظات:

[1] يتم تعريف تيار العقدة على أنه التيار الذي يكون فيه انحراف الضوء مقابل ميل التيار (dL/dI) من التوافق الخطي يتجاوز +/-50%،Pkink>= 1.2*الطاقة المقدرة،Ikink>=If(BOL)*1.2

[2] يتم تعريف خطأ التتبع عند درجة حرارة حالة معينة، وهو التغير في طاقة الألياف، عند تيار مراقبة ثابت، نسبة إلى القيمة المقاسة في الحالة 25 درجة مئوية.

6. مواصفات الألياف الضوئية:

حدود	وصف
نوع الألياف	ألياف Hi1060 أو PM980
نوع ضفيرة	الألياف العارية
طول الضفيرة	2.0 ± 0.2 م
نوع الموصل	بدون

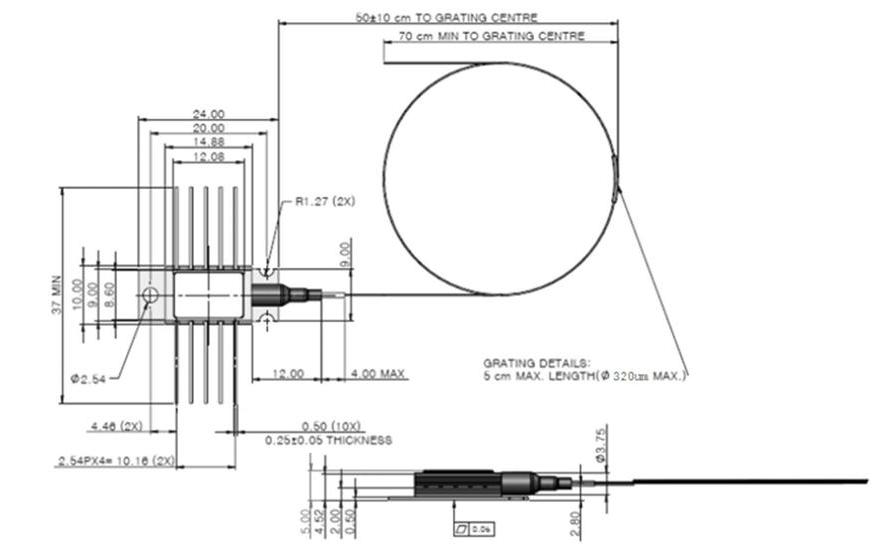

7. رسم الحزمة وتعريف PIN-OUT (الوحدة: مم):

980nm 10pin mini butterfly cooled pump laser diode module

دبوس	وصف	دبوس	وصف
1	المجلس التنفيذي (+)	10	المجلس التنفيذي (-)
2	الثرمستور	9	أرض القضية
3	PDAnode	8	نورث كارولاينا
4	كاثود PD	7	الكاثود LD
5	الثرمستور	6	الأنود LD

8. طلب المعلومات:

بفيلد	-XXXF	-XX	العشرين	-X	العشرين	X
الليزر	الطول الموجي	طاقة الإخراج	نوع الألياف	طَرد	نوع الموصل	أنبوب فضفاض
مضخة ليزر	974: 974 نانومتر 976: 976 نانومتر	4H: 400 ميجاوات 6H: 600 ميجاوات	SM: الوضع الفرديPM: صيانة الاستقطاب	-H: 10PIN خالي: 14PIN	FA : FC/APCSA : SC/APCN0: خالٍ	خالية: الألياف العارية 1: أنبوب فضفاض
